L'orientation des points de broderie

L'orientation des points de broderie

07 octobre, 2013

C'est en numérisant un motif la semaine dernière pour un client que l'idée m'est venue de vous proposer un petit billet sur l'orientation que l'on peut donner aux points de remplissage d'un motif à l'aide d'un logiciel de broderie machine.



Vous le savez, un motif peut être constitué de points de contours (type zig-zag, contour piqué, triple point...) et/ou de points dits de remplissage (point de remplissage classique, plumetis, motifs fantaisie...). Si vous utilisez un logiciel de broderie et avez déjà essayé de créer vos propres motifs, vous avez probablement constaté que l'on peut intervenir sur l'orientation des points de remplissage, c'est-à-dire que vous pouvez définir l'angle selon lequel la broderie sera réalisée.

On peut alors choisir d'avoir une orientation constante (c'est vous qui choisissez la direction de broderie) ou variable.

Par défaut, en orientation constante, l'angle de broderie est de 45°, ce qui signifie que l'orientation du point de broderie sera de 45° par rapport à l'horizontale : imaginez un carré ; le point de remplissage sera brodé selon la même direction que la diagonale de ce carré qui va du coin en bas à gauche et se termine en haut à droite.

C'est une orientation qui convient bien dans la plupart des motifs car elle permet de limiter les risques de déformation et donne de jolis reflets à la broderie.



Mais il faut garder en tête quelques petites choses :

- Afin de limiter au maximum les déformations du motif lors de la broderie, surtout dans le cas de zones importantes de remplissage, il est préférable d'éviter de broder selon l'orientation du bord le plus long du motif.

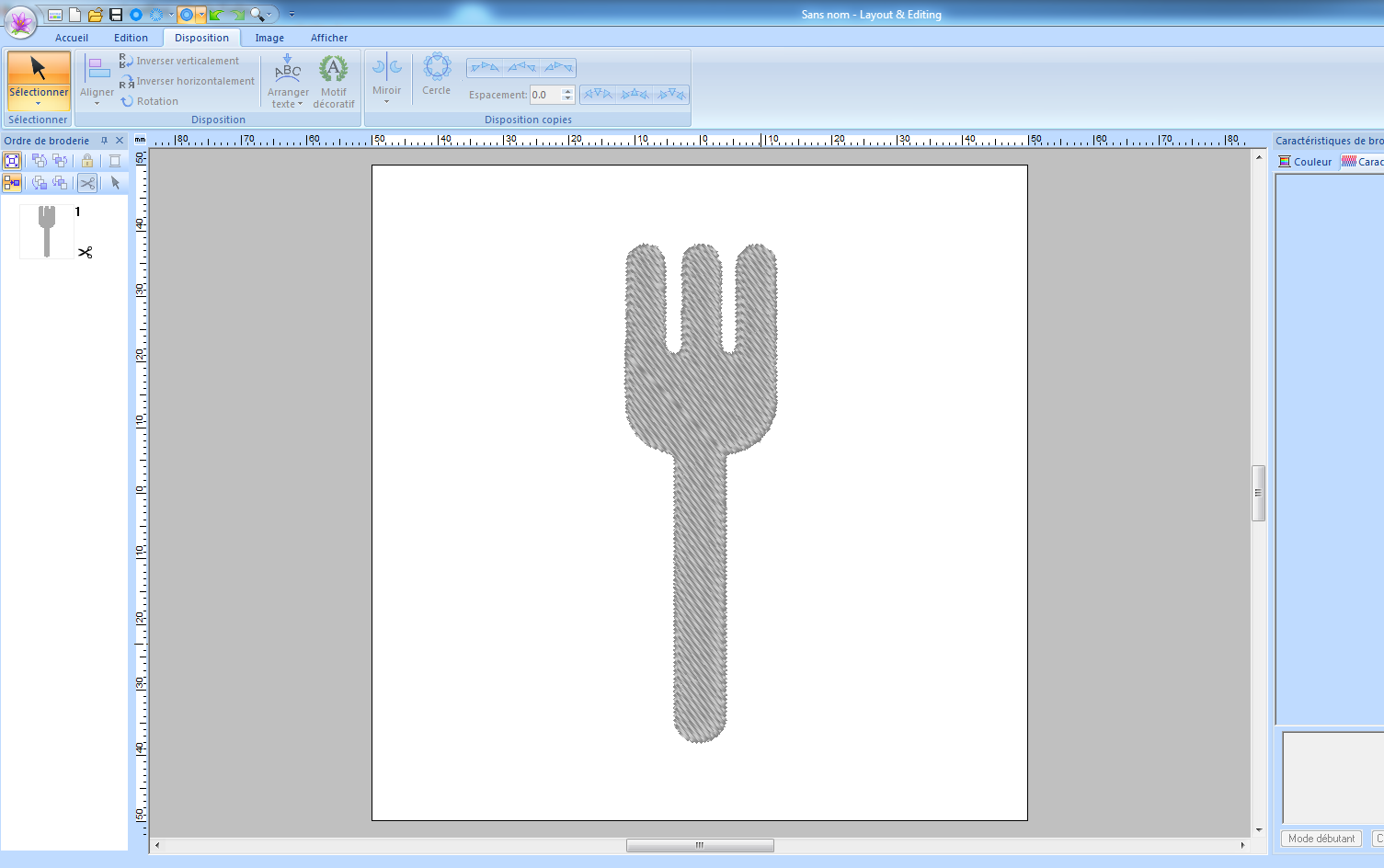

Prenons par exemple cette fourchette :

Imaginez quelle est la ligne la plus longue de ce motif : il s'agit bien sûr de celle qui va du bas du manche jusqu'en haut de la pointe du milieu. Maintenant imaginez que l'orientation de la broderie soit parallèle à cette ligne. C'est le sens dans lequel les allers/retours de l'aiguille pour remplir le motif seront les plus longs. Il y aura donc plus de points sur un seul trajet, et donc plus de chances que le tissu ne se rétracte pendant la broderie.

Il est donc préférable de choisir une orientation perpendiculaire à cette ligne la plus longue. Dans le cas de la fourchette, nous pourrions donc choisir une orientation horizontale des points, ou même à 45°, mais certainement pas une orientation verticale.



- Dans certains cas, pour donner un aspect "fait-main", on choisira plutôt une orientation variable qui suivra la forme du motif, en privilégiant comme point le point plumetis car c'est celui qui convient le mieux à ce cas de figure.

C'est notamment ce qu'il faut privilégier lorsque l'on numérise un monogramme.



- Si votre tissu comporte un "relief" de type rainures (du genre jersey, lainage, velours côtelé, ...), on évitera de donner un sens de broderie vertical, car les points de broderie risqueraient de "se perdre" dans ces "vagues".



- Si votre motif comporte plusieurs zones de remplissage différentes, amusez-vous à donner des sens de broderie différents à chaque zone car cela permet d'apporter un peu de personnalité au motif.

De plus, si ces zones sont brodées dans une même couleur, donner une orientation différente à chaque zone permettra d'obtenir des reflets changeants très intéressants et d'apporter du relief au motif.



Prenons par exemple ce motif "cornet de frites" (le fameux dont je vous parlais au début de ce billet) :

Cornet de frite

Pour le rendre un peu plus intéressant et apporter du relief à la partie "frites", il y avait à mon sens 2 options :

- Soit utiliser 2 couleurs de fil différentes pour broder les faces et les tranches,

- Soit garder une seule et même couleur et jouer sur l'orientation des points.

Compte tenu de la thématique du jour, vous vous doutez bien que j'ai choisi la 2è ! Et voilà le résultat :

Pas facile de se rendre compte sur une photo, mais le fait de donner des sens différents à la broderie a apporté beaucoup de relief et de présence au motif. C'est là où broder avec des fils brillants de type rayonne ou polyester prend tout son sens.

Et si on peut rendre intéressante une broderie de frites, imaginez ce que cela peut donner avec des motifs floraux par exemple en jouant sur l'orientation des pétales ou des feuilles!



N'hésitez pas à tester un même motif avec des sens différents de broderie, vous serez surprise du résultat. Selon les reflets, la broderie pourra même paraître plus ou moins dense, c'est très étonnant.



Sur cette bonne parole, je vous souhaite à toutes une excellente semaine!
